Finalização da Obra PCH Âmbar

Finalização da Obra PCH Âmbar

A AUTOMATIC finalizou a obra da PCH Âmbar, localizada as margens do Rio Sargento, divisa do Município de Romelândia com Flor do Sertão – SC.

Escopo:

a) Casa de Força

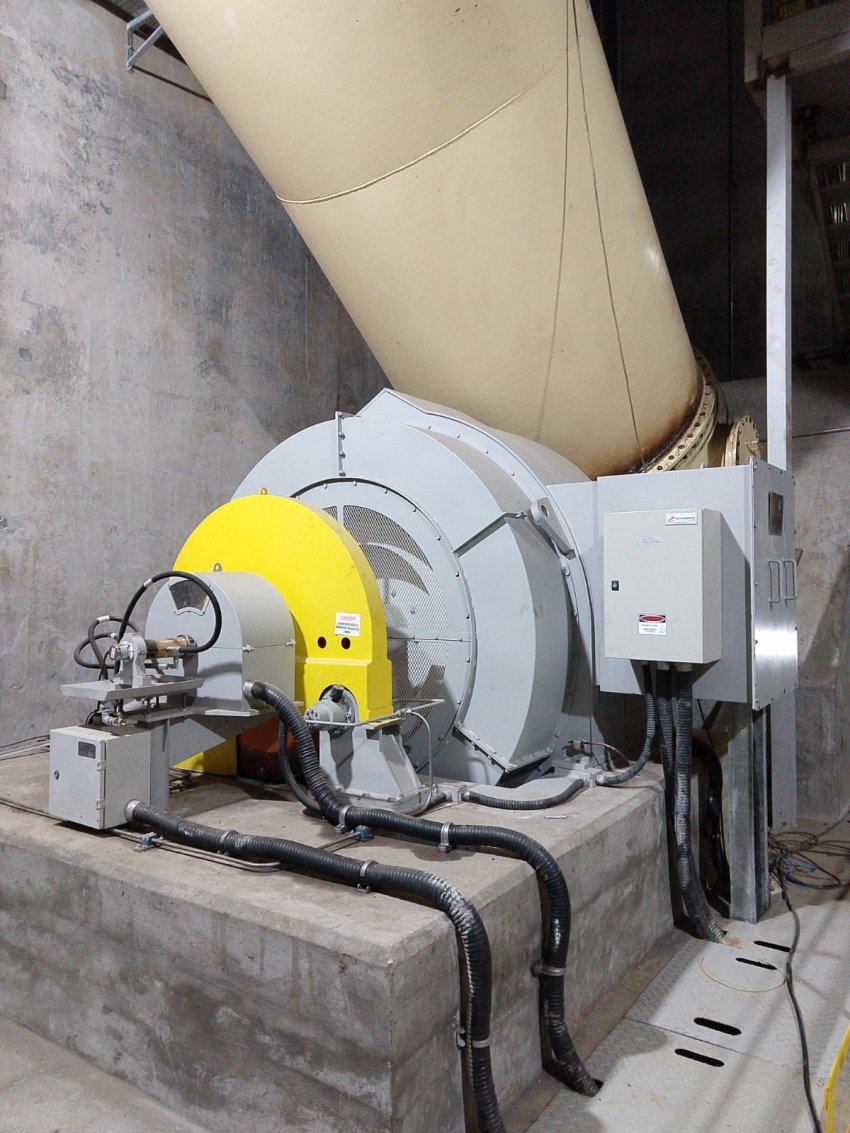

- Geradores Síncronos Trifásicos, potência unitária de 3.100 kVA, tensão de 4.160 V, 450 rpm, de construção horizontal, autoventilado, unidirecional, ligação estrela, classe de isolamento “F”, Sistema de Excitação Estática

- Cubículo de Saída, Proteção contra Surtos e Fechamento de Neutro (UG1 e UG2)

- Painel de Controle e Proteção, CA/CC, Acionamento das Unidades Hidráulicas, Regulador de Tensão, Regulador de Velocidade e Sincronismo da Unidade

- Painel de Serviços Auxiliares em CA/CC, Drenagem, Esgotamento, Sistema de Comando e Proteção da Subestação

- Painel Retificador 50A

- Quadro da Câmara de Carga (Chaminé)

- Quadro de Aquisição de Sinais da Tomada D´Água

- Quadro de Iluminação e Tomadas

- Banco de Baterias 200 Ah 125 Vcc – Casa de Força

- Banco de Baterias 80 Ah 24 Vcc – Câmara de Carga

- Conjunto Sensores de nível

- Sistema de Proteção contra Descargas Atmosféricas (SPDA)

- Sistema de Aterramento Aparente

- Materiais para o Aterramento Embutido

- Iluminação de Emergência

- Iluminação Externa

- Sistema de Supervisão e Controle Digital Local e Remoto

- Estudo de Proteção e Seletividade

- Materiais para Instalação / Interligação entre Equipamentos

- Montagem Elétrica e Comissionamento

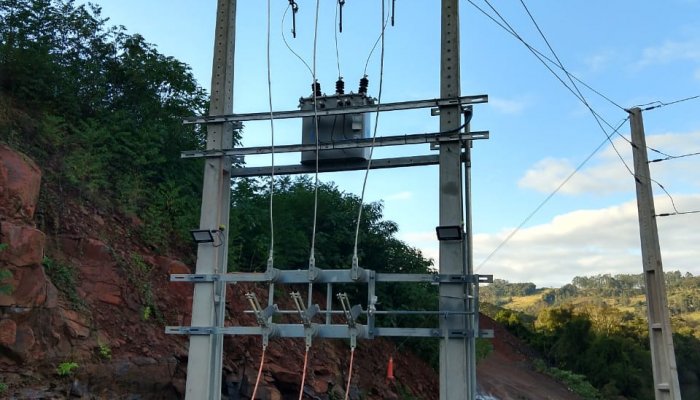

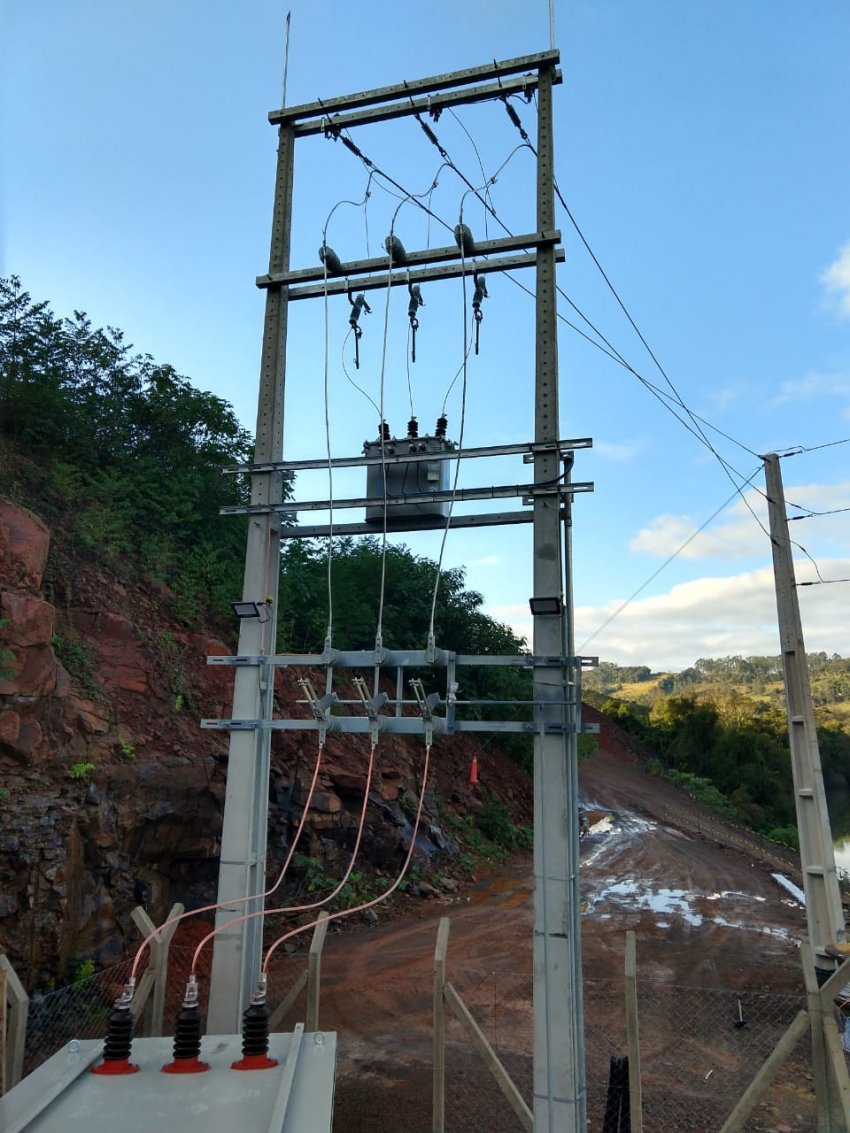

b) Subestação

- Cubículo ao tempo – 25 kV

- Transformador Elevador 6.2 MVA 23,1/4,16 kV

- Transformador de Serv. Auxiliar 75 kVA 23,1/0,38-0,22 kV

- Materiais de Interligação (cabos, conectores, seccionadoras, para-raios, estruturas

de concreto)

- Montagem e Comissionamento
